低压成套3C产品目录之“无功功率补偿装置”

【达诺检测原创文章，版权所有，禁止转载】

* 温馨提示：有具体问题或需求，请拨打免费服务热线：4000088852 垂询

适用标准：GB/T 15576-2008

1. 概述

      该标准适用于交流50Hz、额定工作电压不超过1000V、用并联电容器对连续运行的异步电动机、感性负荷及供配电系统改善功率因数的各类无功功率补偿装置。低压成套无功功率补偿装置广泛地应用在制造业、冶金、化工、电力、石化、汽车、造船、建筑、通讯、医院、机场等用电场所，用并联电容器对连续运行的异步电动机、感性负荷进行无功功率补偿（见图1）。

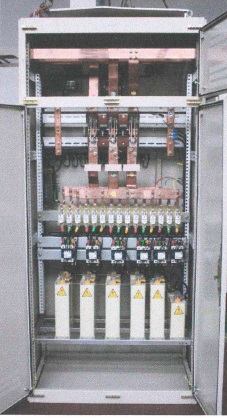

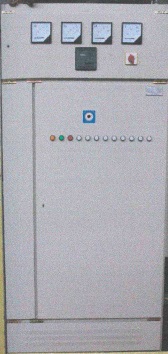

                                               图1   无功功率补偿装置

2.无功功率补偿的基本原理

      无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联在同一电路，是一种能与电源交换能量而不消耗能量的负荷，当容性负荷释放能量时（电流超前电压90度相位角），感性负荷吸收能量（而感性负荷电流滞后电压90度相位角）；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。这样，利用两者之间的相位关系，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功功率补偿装置的基本原理。

3.低压成套无功功率补偿装置分类

      按安装的部位分类，可分为集中补偿、分组补偿和末端补偿。

      按补偿相数分类，可分为分相补偿、三相补偿和混合补偿（如单相、三相结合补偿）。

      按控制投切电容器的元件类型分类，可分为机电开关（如接触器）投切、半导体电子开关（如晶闸管）投切、复合开关（如半导体电子开关和机电开关并联的组合体）投切。
