低压成套3C产品目录之“交流低压配电柜”(GGD)

【达诺检测原创文章,版权所有,禁止转载】



交流低压配电柜(屏)是适用于发电厂、变电所、工矿企业等电力用户,在交流50Hz、额定工作电压380V、额定电流最高可至4000A的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品额定短时耐受电流可达80kA,具有分断能力高、线路方案灵活、组合方便、实用性强、结构新颖等优点。该产品是我国低压固定封闭式成套开关设备的代表产品之一(见图1),具有以下两个结构特点:



柜体采用通用柜的形式,构架采用8MF冷弯型钢局部焊接组装而成;设计时充分考虑柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进来,使密封的柜体自下而上形成了一个自然通风道,达到散热的目的;柜体采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方。


柜门用转轴式活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有一根山形橡胶条,关门时与构架之间的嵌条有一定的压缩行程,能防止与柜体直接碰触,也提高了门的防护等级;装有电器元件的仪表门,用多股线与构架相连,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路;

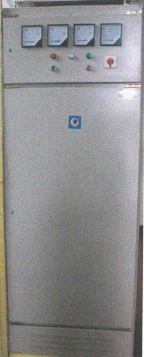

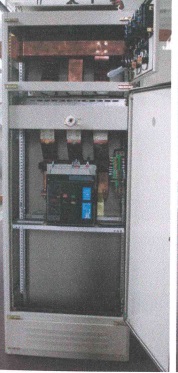

 交流低压配电柜(屏)外观示例图             交流低压配电柜(屏)内部结构示例图





1     交流低压配电柜(屏)外观、内部结构示例




1-1  GGD型交流低压配电柜(屏)的主要技术参数

型号

额定工作电压Ue(V)

额定电流In

(A)

额定短时耐受电流Icw(kA)

额定峰值耐受电流Ipk(kA)

GGD1

380

400、600、630、1000

15

30

GGD2

380

1000、1500、1600

30

63

GGD3

380

2000、2500、3150、4000

50、65、80

105、143、176



      所以如果您正头疼如何申请低压成套3C认证,不妨来电与我们沟通,我们会提供最周到和具性价比的认证方案,供您选择。
